Balisage ligne haute tension

Notre Balise pour la signalisation aérienne des lignes Haute Tension BHT est un produit unique sur le marché de par sa technologie. En effet notre balise de ligne haute tension s’alimente directement via le courant qui traverse la ligne par l’intermédiaire d’un transformateur à plusieurs enroulements directement intégré dans le corps de la balise. Ainsi notre BHT est adaptable à toutes les tensions de ligne.

L’élément lumineux, qui est repris à l’identique de notre gamme de balise basse intensité, utilise la technologie Multi-LEDs qui nous permet de proposer une durée de vie importante (100 000 Heures), une robustesse et une très bonne étanchéité.

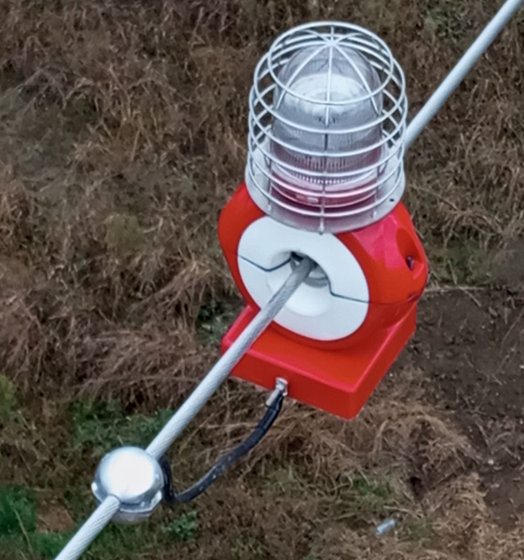

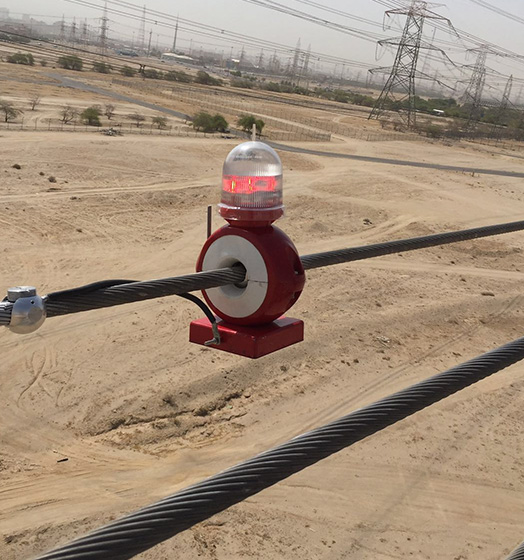

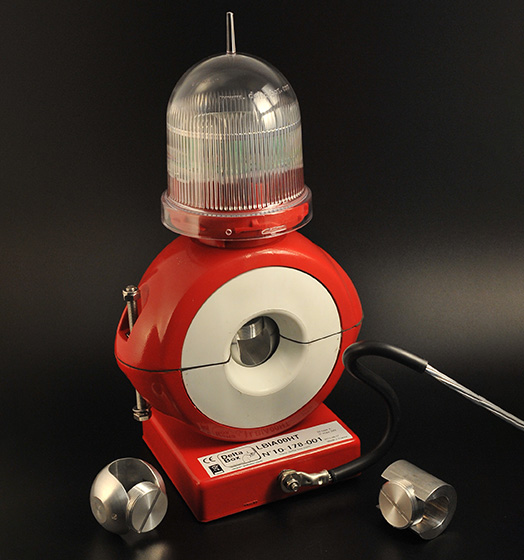

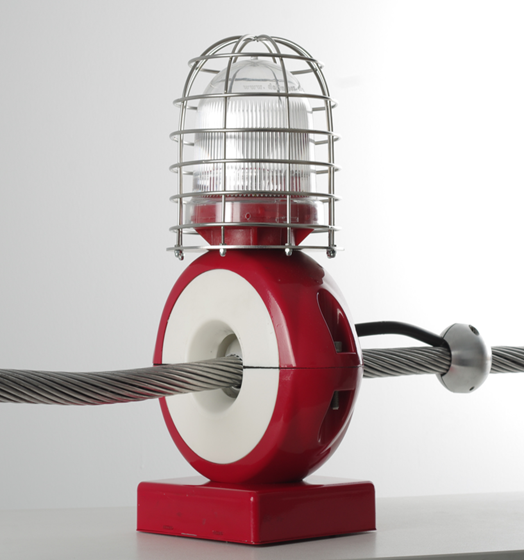

Enfin, notre balise de ligne haute tension BHT, a été développé pour faciliter son l’installation sur la ligne électrique qui se réalise uniquement grâce à la fixation d’une noix sphérique spécifique sur laquelle la balise vient reposer. Le poids de la balise réparti vers le bas permet d’auto centrer la balise haute tension sur la ligne.

Les différentes application produits

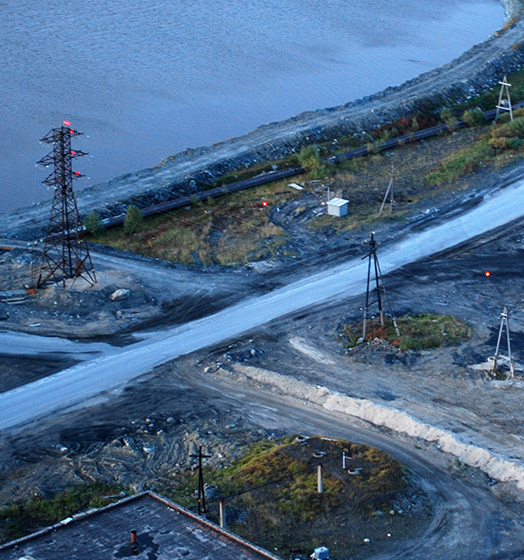

Les règles de balisage des obstacles aériens sont établies par l’OACI (Annexe 14, chapitre 6). Les balises Basse Intensité BHT servent à baliser les lignes haute-tension. Pour les lignes présentes dans une zone proche d’une plateforme aéroportuaire, il convient de baliser la ligne tous les 70 mètres. Pour les lignes hors de ces zones un espacement de 105 mètres est préconisé. Dans les deux cas la première balise doit se trouver à moins de 10 mètre du pylône le plus proche.

delta-box_balisage-aerien_picto-balisage-aerien-pour-lignes-hautes-tensions

Les caractéristiques techniques

Lumineuses
Source lumineuse
LEDS
Couleur
Rouge
Ouverture du faisceau horizontal
360°
Ouverture du faisceau vertical
10°
Intensité lumineuse
> 10 Cd
Durée de vie
100 000 Heures
Électriques
Tension des lignes
1V à 250kV
Température de fonctionnement
-55°C à +55°C
Courant | min
7A
Courant | 10Cd
10A
Courant | max
800A
Indice de protection
IP66
Mécaniques
Composant du corps
Aluminium et ABS
Composant de la verrine
Polycarbonate avec pic antivolatile
Fixation
Via un noyau de fixation
Hauteur
380mm
Largeur
215mm
Poids
< 6 Kg
Environnement
Humidité
100%
Gel
-60°C
Vitesse du vent
160 Km/h
Certifications
CE
EN60947-1
CEI60364, NF C15-100
2014 / 35 / UE
OACI
Annexe 14, Volume I, Chapitre 6
Qualité
ISO 9001 ; 2008
Garanti
Durée de garantie
2 ans

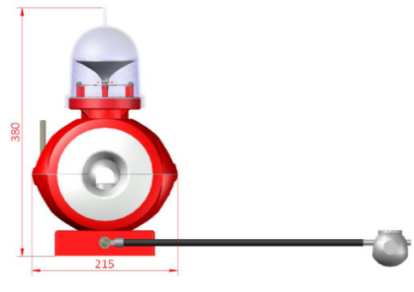

Dimensions

delta-box_balisage_balisage-aerien-pylones-dimensions-02
delta-box_balisage_balisage-aerien-pylones-dimensions-01
