Balizas empotradas para pistas de Helipuerto

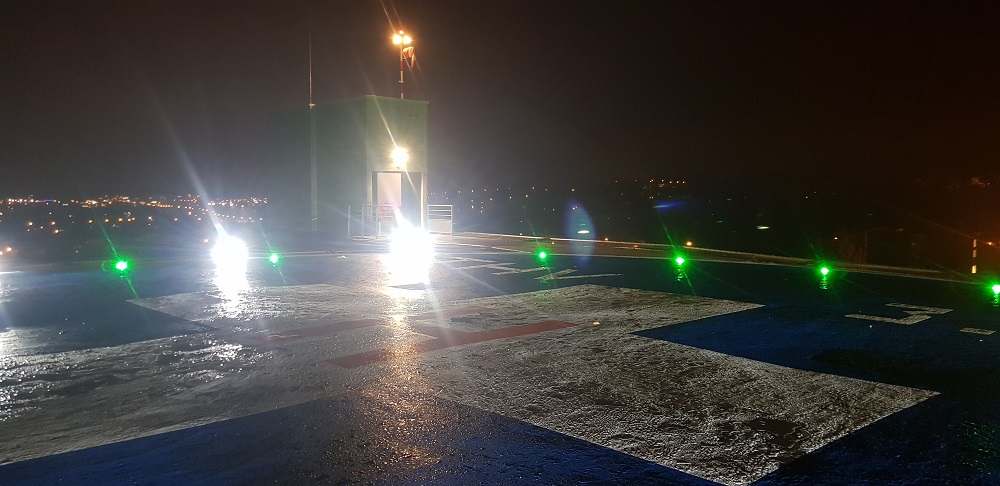

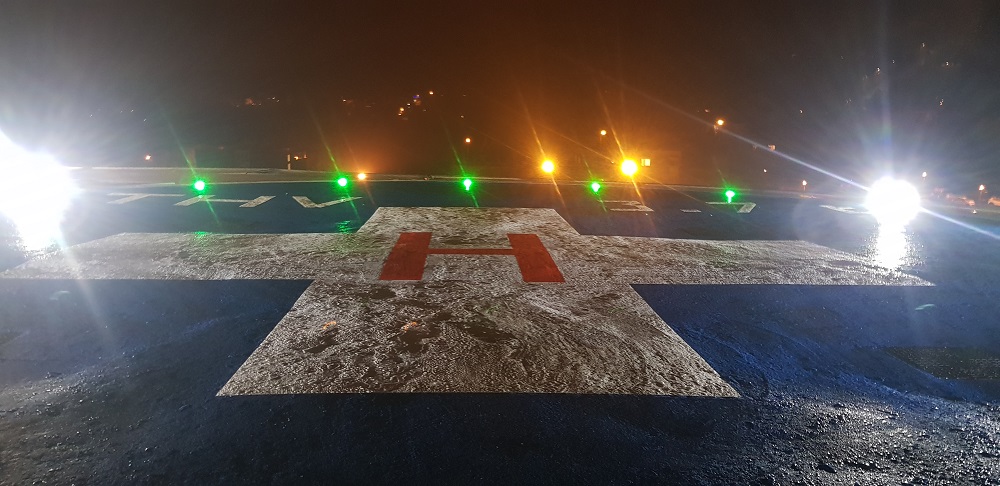

Nuestras balizas empotradas LED sirven a la identificación del perimetro de las zonas TLOF (verde) y FATO (blanco) de un Helipuerto y también como marcas de alineación y de punta. Sobre helipuertos elevados las zonas FATO y TLOF pueden coincidir con balizamiento verde.

Nuestras balizas también están certificadas y cumplen con las normativas de la OACI y su grado de protección IP68 permite la instalación en cualquiera zona con cualquiera condición ambiental. También la opción NGV está disponible y vienen con su base de fijación. La versión full flush está disponible para pistas donde no se requieren operaciones con propulsión.

Los diferentes ámbitos de aplicaciones

Nuestras balizas empotradas pueden estar configuradas para diferentes usos, con adaptación del color y/o de la intensidad luminosa:

Verde:
– Área de toma de contacto y de elevación inicial – TLOF (OACI/FAA)
– Área de aproximación final y de despegue – FATO (FAA)
– Marcas de alineación para pistas y rutas de rodaje en el suelo (OACI)

Blanco:
– Área de aproximación final y de despegue – FATO (OACI)
– Marcas de puntos de llegada (OACI)
– Marcas de alineación para pistas y rutas de rodaje en el suelo (OACI)

Ámbar:
– Área de toma de contacto y de elevación inicial – TLOF (OACI < 2008)
– Pista y ruta de rodaje en el suelo (OACI)
– Codificación TLOF

Azul:
– Codificación TLOF
– Luz de borde de pista de rodaje (OACI)

Las características técnicas

LUMINOSAS
BALIZA TLOF
BALIZA FATO
Fuente de luz
LEDs
LEDs
Color
Verde
Blanco
Vida útil
100 000 Horas
100 000 Horas
ELECTRICAS
Voltaje
24V
24V
Temperatura de funcionamiento
-40°C hasta +55°C
-40°C hasta +55°C
Consumo
< 6W
< 10W
Grado de protección
IP68
IP68
MECANICAS
Ensamblaje
Full Flush / Semi Flush
Full Flush / Semi Flush
Altura / Anchura
52,5mm / 120mm
52,5mm / 120mm
ENTORNO
Humedad
100%
100%
Helada
-60°C
-60°C
Velocidad del viento
240 Km/h
240 Km/h
CERTIFICACIONES
CE
EN60947-1
CEI60364, NF C15-100
2014 / 35 / UE
EN60947-1
CEI60364, NF C15-100
2014 / 35 / UE
OACI
Anexo 14, Volumen I, Capítulo 5
Anexo 14, Volumen I, Capítulo 5
Calidad
ISO 9001 ; 2015
ISO 9001 ; 2015
GARANTIA
Período de garantía
2 años
2 años

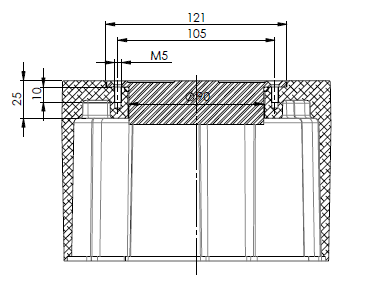

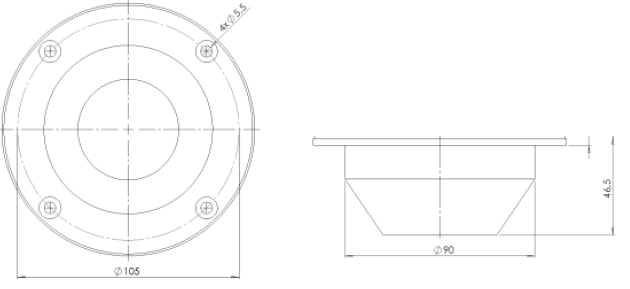

Dimensiones

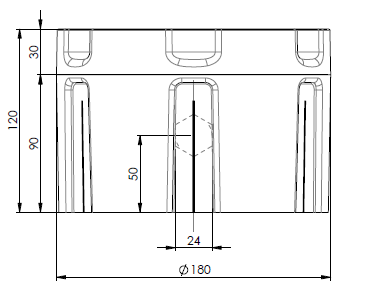

Dimensiones fijacion
deltabox base inset
Base de fijacion
